株式会社 太陽工房



VS12-M100SPM-B100LIM

VS12-M100SPM-B100LIMVS12-M100SPM-B100LIMVS12-M100SPM-B100LIM

オンライン販売価格:249,800円(税込み)

製品概要

防水・防塵仕様の汎用可搬型太陽光発電システムです。薄型軽量で高効率のフレキシブル型単結晶シリコン太陽電池パネルと、小型軽量で耐候性が高く長寿命なリン酸鉄リチウムイオン電池格納部の組み合わせにより、高度な汎用性、拡張性、可搬性、耐候性、耐久性を実現し、家庭のベランダから極地に至る、世界中のあらゆる場所で、防災対策用、業務用、レジャー用、日常用など、様々な用途に活用できる、メンテナンスフリーの屋外電源です。

主な機能

太陽光で内蔵のリン酸鉄リチウムイオン電池を充電し、AC100V正弦波(コンセント)、DC5V(USB)、DC12V(充放電コントローラー負荷端子または防水・防塵コネクタ)から出力することにより、各種モバイル機器をはじめとする、幅広い電気機器に給電できます。LED照明などのDC12V入力機器に給電するときは、日没とともに運転を開始し、日の出または設定時間後に停止する、夜間自動運転を設定することもできます。

AC100V
DC12V
AC100V
DC12V

主な特長

エネルギー変換効率の高い単結晶シリコン太陽電池セルを搭載した、薄型軽量で割れにくい、フレキシブル型太陽電池パネルを採用しています。

太陽電池パネルは、着脱式のショルダー・ストラップとハトメ付き取付穴を備えていますので、気軽に携帯できるうえ、様々な方法で設置ができます。

VS12-M100SPMVS12-M100SPM

VS12-M100SPMVS12-M100SPM

*写真のジュラルミン・ペグおよびステンレスSカンは、別売りです。

内圧調整機能付きで安全な、保護等級IP67防水・防塵仕様の米国ペリカンケースを採用しています。持ち運びに便利な伸縮ハンドルとキャスター付きです。

VS12-B100LIM

4000サイクル以上の充放電が可能な、長寿命リン酸鉄リチウムイオン電池を防水ケースに内蔵しています。年間消費電力300kWh程度の一般的な冷蔵庫を1日以上、32型液晶テレビ(80W)最長15時間、ノートパソコン(20W)最長60時間動作させることができる、1.2kWhの高容量です。

VS12-B100LIM

電圧、電流、容量、残り使用時間、エラーコード、並列バッテリーの数などの情報を表示する液晶モニターを装備しています。 電源操作によりバッテリーを稼働モードと休眠モードに変更することもできます。

VS12-B100LIM

充電不足による蓄電池の過放電を防ぐ、自己消費電流わずか2mAの電菱製超小型充放電コントローラーを内蔵しています。負荷の夜間自動運転機能を備えていますので、LED照明などDC12V入力機器に接続するだけで、夜間自動点灯式照明装置が完成します。

VS12-B100LIM

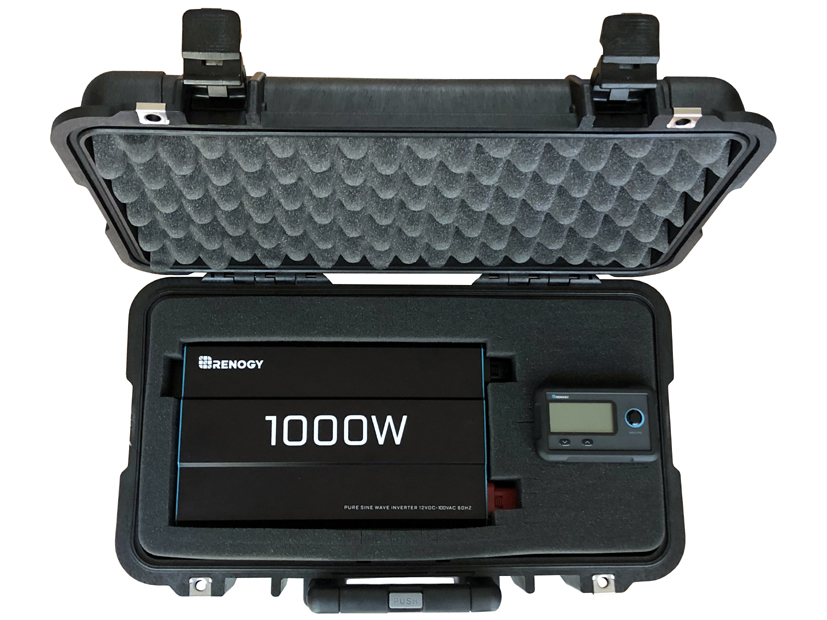

幅広い電気機器に給電できる、2つのAC100VコンセントとDC5V(USB)端子を備えた、1000W 正弦波インバーターを付属しています。

VS12-B100LIM

150W出力のAC充電器を付属しています。AC100V〜240V、50/60Hz入力対応ですので、世界中で安全に使用できます。

VS12-B100LIM

太陽電池パネル、電池格納部、「延長ケーブル」、「DC12V出力ケーブル」、「DCパワーケーブル」は、保護等級IP68防水・防塵仕様のコネクタで接続されますので、天候にかかわらず屋外設置ができます。

別売りの「DC12V出力ケーブル」でDC12V入力機器に防水・防塵出力ができます。

VS12-B100LIM

別売りの「DCパワーケーブル」で本製品同士を接続して、給電容量を倍増することができます。

VS12-B100LIM

最大出力180Wまでの太陽電池パネル2枚を接続して、充電時間を短縮することができます。

VS12-M100SPM

別売りの「MC4コネクタ変換ケーブル」で市販の太陽電池パネルを接続することができます。

VS12-B115LAM


ご注意

VS12-M100SPM 太陽電池パネルはフレキシブル型ですが、フィルム型太陽電池パネルのように丸めることはできません。

主な仕様

太陽電池パネル 型式: VS12-M100SPM
太陽電池セル: 単結晶シリコン太陽電池セル
最大出力*: 100.0W(18.0V 5.56A)
開放電圧*: 21.6V
短絡電流*: 6.0A
使用周囲温度: -40〜80℃
外形寸法(幅X奥行きX高さ): 975X665X約3mm
(突起部を含まず)
重量: 約3.0kg(付属品を含まず)
取付穴: Φ8ハトメX6
出力ケーブル: IP68防水・防塵コネクタ付き3m耐候キャブタイヤケーブル
保護回路: バイパスダイオード
付属品: 着脱式ショルダー・ストラップ

電池格納部 型式: VS12-B100LIM
内蔵蓄電池: RBT100LFP12S リン酸鉄リチウムイオン電池
公称容量**: 1200Wh(12V 100Ah)
サイクル寿命**:

充放電4000サイクル

最大出力:

1000W(付属インバーターAC100V出力時)
2.1A(DC5V USB付属インバーター出力時)
20A(充放電コントローラーDC12V出力時)
17A(DC12V防水・防塵コネクタ出力時)

使用周囲温度(充電)***: -10〜50℃
使用周囲温度(給電)***:

0〜40℃(AC100V、DC5V USB出力時)
-15〜60℃(DC12V出力時)

外形寸法(幅X奥行きX高さ): 500X305X457mm
重量: 約22.3kg(付属品を含む)
入出力端子: IP68防水・防塵カバー付コネクタX2
出力端子:

AC100VコンセントX2(付属インバーター)
DC5V USBX1(付属インバーター)
DC12V充放電コントローラー負荷端子X1

保護回路: 電菱 SA-BC20 充放電コントローラー
短絡防止用20AヒューズX2
逆流防止用ショットキー・ダイオードX2
付属品: R-INVT-PGH2-101106 1000W正弦波インバーター

*パネル温度 25℃ AM1.5 放射照度1kW/u
**周囲温度 25℃ 放電レート 0.2C 80%DOD
***ただし、氷結しないこと

保証期間 お買い上げ日より1年

製品の仕様および外観は、改良のため予告なしに変更することがあります。

VS12-M100SPM 太陽電池パネル 取扱説明書(PDF、7MB)

VS12-B100LIM 電池格納部 取扱説明書(PDF、4MB)


延長ケーブル

オンライン販売価格:3,800円(税込み)

主な機能

VS12-M50SPMVS12-M100SPMVS12-M200SPM太陽電池パネル用の延長ケーブルです。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

延長ケーブル 型式: VCE12SPM
長さ: 7m
許容電流: 12A


MC4コネクタ変換ケーブル

延長ケーブル

オンライン販売価格:4,800円(税込み)

主な機能

VS12-M100SP 太陽電池パネルVS12-M200SP 太陽電池パネルや市販の太陽電池パネルを可搬型システムの電池格納部に接続するための5m延長ケーブルです。MC4コネクタ同士をワンタッチで接続し、ロック解除ツールで簡単に取りはずすことができます。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

MC4コネクタ変換ケーブル 型式: VCE12MC4
長さ: 3m
許容電流: 17A


DC12V出力ケーブル

出力ケーブル

オンライン販売価格:2,800円(税込み)

主な機能

VS12-B22NHM、VS12-B33NHM、VS12-B20LAM、VS12-B33LAM、VS12-B115LAM、VS12-B230LAM、VS12-B100LIM 電池格納部DC12V出力ケーブルです。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

DC12V出力ケーブル 型式: VCO12SPM
長さ: 5m
許容電流: 17A


DCパワーケーブル

DCパワーケーブル

オンライン販売価格:3,800円(税込み)

主な機能

VS12-B22NHM、VS12-B33NHM、VS12-B20LAM、VS12-B33LAM、VS12-B115LAM、VS12-B230LAM、VS12-B100LIM 電池格納部同士を接続して、給電容量を倍増することができます。 消費電力が200W〜400Wの機器に給電するときは、2本使用します。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

DCパワーケーブル 型式: VCP12SPM
長さ: 1.5m
許容電流: 17A

カスタム太陽電池パネルカスタム太陽電池パネルカスタム太陽電池パネルカスタム太陽電池パネルカスタム太陽電池パネルカスタム太陽電池パネルカスタム太陽電池パネル
