VS12-M100SPM-B115LAM

VS12-M100SPM-B115LAMVS12-M100SPM-B115LAM

オンライン販売価格:248,800円(税込み)

製品概要

エネルギー変換効率が高く、薄型軽量で割れにくい、フレキシブル型単結晶 シリコン太陽電池パネルを採用した、独立型太陽光発電システムです。薄型軽 量で高効率の太陽電池パネルと、小型軽量で耐候性の高い電池格納部の組み 合わせにより、高度な汎用性、拡張性、可搬性、耐候性、耐久性を低価格で実 現した本シリーズは、家庭のベランダから極地に至る、世界中のあらゆる場所で、 防災対策用、業務用、レジャー用、日常用など、様々な用途に活用されている、 メンテナンスフリーの屋外電源です。

主な機能

太陽光で内蔵のAGMディープサイクルバッテリーを充電し、AC100V正弦波(コンセント)またはDC12V(充放電コントローラー負荷端子または防水・防塵コネクタ)から出力することにより、各種モバイル機器をはじめとする、幅広い電気機器に給電できます。LED照明などのDC12V入力機器に給電するときは、日没とともに運転を開始し、日の出とともに停止する、夜間自動運転を設定することもできます。

AC100V
DC12V
AC100V
DC12V

主な特長

エネルギー変換効率の高い単結晶シリコン太陽電池セルを搭載した、薄型軽量で割れにくい、フレキシブル型太陽電池パネルを採用しています。

太陽電池パネルは、着脱式のショルダー・ストラップとハトメ付き取付穴を備えていますので、気軽に携帯できるうえ、様々な方法で設置ができます。

VS12-M100SPMVS12-M100SPM

VS12-M100SPMVS12-M100SPM

*写真のジュラルミン・ペグおよびステンレスSカンは、別売りです。

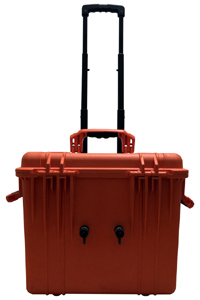

内圧調整機能付きで安全な、保護等級IP67防水・防塵仕様の米国ペリカンケースを採用しています。持ち運びに便利な伸縮ハンドルとキャスター付きです。

VS12-B115LAM

12V、115Ahメンテナンスフリーのディープサイクルバッテリーを内蔵しています。

VS12-B115LAM

温度補正機能付きPWM充電方式による、ドイツ・フォコス社の高容量・高機能充放電コントローラーを内蔵しています。充電状態と電池残量のLCD表示機能、1年分のデータログ保存機能、負荷の夜間自動運転機能を備え、別売りの温度センサー、リモート・ディスプレイ、USBインターフェースを併用することもできます。

VS12-B115LAM

AC100Vコンセントを2つ備えた、電菱製1500W正弦波インバーターを付属しています。出力周波数をスイッチで変更でき、 出力波形が家庭用電源と一致しているため、擬似正弦波(矩形波)インバーターでは動作しない測定機器やラピッドスタート方式の蛍光灯などを含む、すべてのAC入力機器に使用可能です。

VS12-B115LAM

太陽電池パネル、電池格納部、「延長ケーブル」、「出力ケーブル」、「DCパワーケーブル」は、保護等級IP68防水・防塵仕様のコネクタで接続されますので、天候にかかわらず屋外設置ができます。

別売りの「出力ケーブル」でDC12V入力機器に防水・防塵出力ができます。

VS12-B33LAM

別売りの「DCパワーケーブル」で本製品同士を接続して、給電容量を倍増することができます。

VS12-B33LAM

*写真は、VS12-B33LAM電池格納部です。

最大出力50Wまでの太陽電池パネル2枚を接続して、充電時間を短縮することができます。

VS12-M100SPM

給電容量(1200Wh=1.2kWh)は、ノートパソコン(20W)最長60時間駆動、32型液晶テレビ(80W)最長15時間駆動相当分です。

VS12-B115LAM

ご注意

VS12-M100SPM 太陽電池パネルはフレキシブル型ですが、フィルム型太陽電池パネルのように丸めることはできません。

主な仕様

太陽電池パネル 型式: VS12-M100SPM
太陽電池セル: 単結晶シリコン太陽電池セル
最大出力*: 100.0W (18.0V 5.56A)
開放電圧*: 20.0V
短絡電流*: 5.8A
使用周囲温度: -40〜85℃
外形寸法(幅X奥行きX高さ): 1050X540X約2.5mm
(突起部を含まず)
重量: 約2.2kg(付属品を含まず)
取付穴: Φ10ハトメX6
出力ケーブル: IP68防水・防塵コネクタ付き3m耐候キャブタイヤケーブル
保護回路: バイパスダイオード
付属品: 着脱式ショルダー・ストラップ

電池格納部 型式: VS12-B115LAM
内蔵蓄電池: ACデルコ M31MF ディープサイクルバッテリー
公称容量**: 1380Wh(12V 115Ah)
充電時間*:

パネル1枚: 約18時間
パネル2枚: 約9時間

最大出力:

1500W(付属インバーターAC100V出力時)
40A(充放電コントローラーDC12V出力時)
17A(DC12V防水・防塵コネクタ出力時)

使用周囲温度(充電)***: -10〜50℃
使用周囲温度(給電)***:

0〜40℃(付属インバーターAC100V出力時)
-15〜50℃(充放電コントローラーDC12V出力時)
-15〜60℃(DC12V防水・防塵コネクタ出力時)

外形寸法(幅X奥行きX高さ): 500X305X457mm
重量: 約38.5kg(付属品を含む)
入出力端子 IP68防水・防塵カバー付コネクタX2
出力端子: AC100VコンセントX2(付属インバーター)
DC12V充放電コントローラー負荷端子X1
保護回路: フォコス CXN40 充放電コントローラー
逆流防止用ショットキー・ダイオードX2
付属品: 電菱 SK1500-112 1500W正弦波インバーター

*パネル温度 25℃ AM1.5 放射照度1kW/u
**周囲温度 25℃ 放電レート 20時間
***ただし、氷結しないこと

保証期間 お買い上げ日より1年

製品の仕様および外観は、改良のため予告なしに変更することがあります。

VS12-M100SPM 太陽電池パネル 取扱説明書(PDF、7MB)

VS12-B115LAM 電池格納部 取扱説明書(PDF、2MB)


延長ケーブル

延長ケーブル

オンライン販売価格:3,200円(税込み)

主な機能

VS12-M100SPM 太陽電池パネル延長ケーブルです。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

延長ケーブル 型式: VCE12SPM
長さ: 7m
許容電流: 12A


出力ケーブル

出力ケーブル

オンライン販売価格:3,200円(税込み)

主な機能

VS12-B22NHMVS12-B33NHMVS12-B20LAMVS12-B33LAMVS12-B115LAMVS12-B230LAM 電池格納部DC12V出力ケーブルです。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

出力ケーブル 型式: VCO12SPM
長さ: 5m
許容電流: 17A


DCパワーケーブル

DCパワーケーブル

オンライン販売価格:3,200円(税込み)

主な機能

VS12-B22NHMVS12-B33NHMVS12-B20LAMVS12-B33LAMVS12-B115LAMVS12-B230LAM 電池格納部同士を接続して、給電容量を倍増することができます。 消費電力が200W〜400Wの機器に給電するときは、2本使用します。

主な特長

保護等級IP68防水・防塵仕様のコネクタで電池格納部と接続されますので、防水嵌合可能です。

主な仕様

DCパワーケーブル 型式: VCP12SPM
長さ: 1.5m
許容電流: 17A
